所有海寶等離子Hypertherm 等離子切割系統有兩個主要電氣部分組成:弧電源部分:

這部分電路用于產生電弧. 包含主接觸器,主變壓器, 斬波器和電感.

控制電壓部分: 這部分用于其它功能. 包含控制變壓器, 電源分配板, 各種傳感器和控制裝置.

產生穩定的弧是zui重要的,與此相關的部件在等離子電源中的多要參與:

引導弧,電路,浪涌電路,斬波器單元,弧 電流控制.

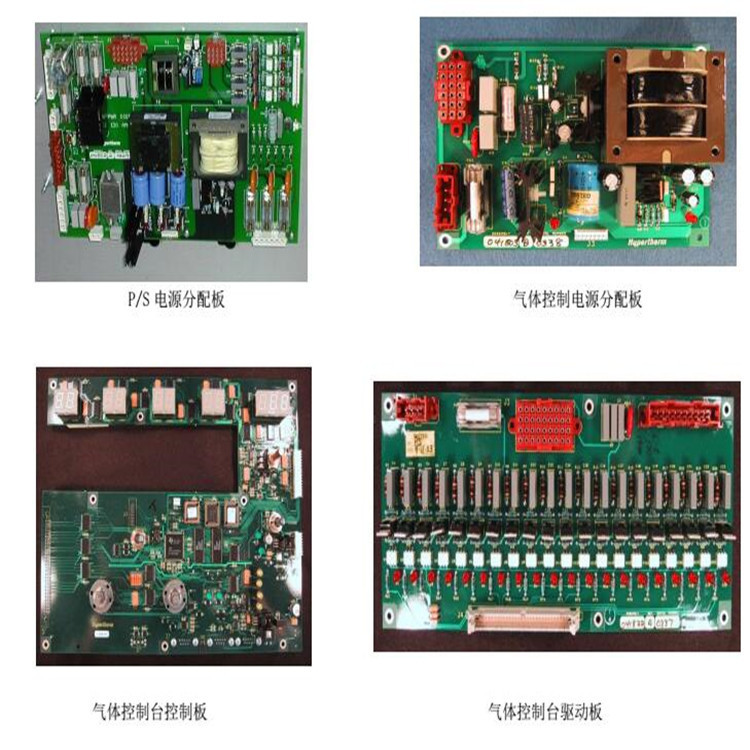

P/S電源分配板分析

缺相檢測:三相進線通過F5, F6 和F7保險后后進入電源分配板.任何一個保險壞了, 表明該板有問題.

D1亮:表明電壓被送到主接觸器

D2亮:表明電壓被送到引導弧繼電器

D5亮:表明電壓被送到高頻箱的高壓變壓器.

D7亮:表明電壓被送到I/O板的浪涌繼電器

D25 亮標明板上有+24 VDC

D33亮標明板上有+15 VDC

D32亮標明板上有-15VDC

D26 亮表明電壓被送到冷卻泵電機

D31亮標明板上有+5 VDC.

HPR斬波器的特點

電流輸出從100A增加到130A.并行的100-A IGBTs. 簡化的電路.斬波器上沒有過流保護.只要控制板不輸出信號給斬波器它有不會有輸出.
